概述

 型号含义

正常工作及安装条件

▲周围空气温度为-5℃~+40℃（船用断路器为+45℃），且24h的平均值不超过+35℃（船用断路器为+40℃）；
▲安装地点的海拔不超过2000m；
▲安装地点的空气相对湿度在最高温度为+40℃时不超过50%；在较低温度下可以有较高的相对湿度，例如：20℃时达90%，对由于温度变化产生的凝露，应采取特殊的措施；
▲污染等级为3级；
▲断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈的安装类别为iv，其余辅助电路、控制电路安装类别为iii；
▲船用和湿热带型断路器能耐受潮湿空气、盐雾及霉菌的影响；
▲船用断路器在受到船舶正常振动时能可靠工作；
▲断路器应按使用说明书安装要求安装。断路器的垂直倾斜度不超过5°，船用断路器不超过 22.5°；
▲断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方；
▲断路器安装在柜体小室内，且加装门框，防护等级达ip40。

结构简介

接线端子

断路器总体接线端子共有47个，接线简单、便于用户使用，接线图见图a、图b、图c
智能控制器其它接线
#1、#2交流工作电源输入（直流时从直流电源模块u1、u2输入）
#25、#26外接中性极或地电流互感器输入

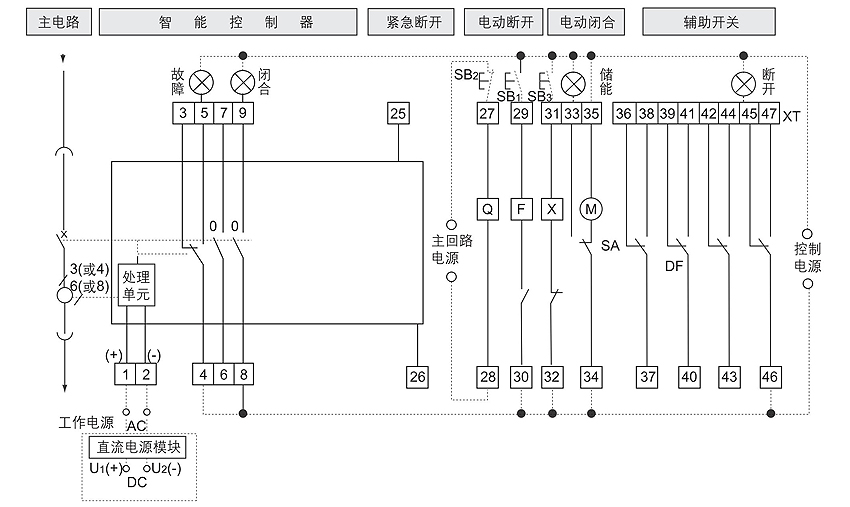

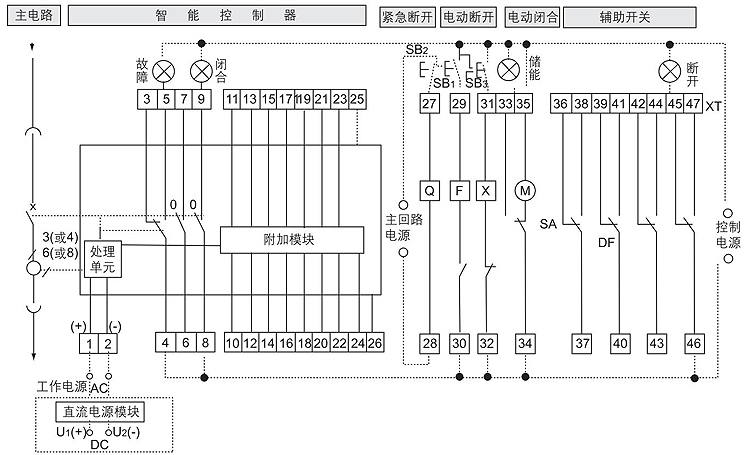

图a （控制器为m型或l型基本功能）

注：
▲若f、x、m的控制电源电压不同时应分别接不同电源端子#35可直接接电源（自动预储能），也可串接常开按钮后
▲接电源（手控预储能）
若用户提出，端子#6~#7可输出常闭接点外加附件用户自备
▲当智能控制器的工作电源为直流电流时，须增加直流电源模块（此时#1#2端子不可再接入交流电源），二次接线如图所示
▲（直流电源dc110v或220v从u1(+)、u2(-)输入，直流电源模块两输出端分别相应与二次接线座端子1(+)、2(-)相连）。

sb1－分励按钮（用户自备）x－合闸电磁铁 df－辅助触头 q－欠压脱扣器或欠压延时脱扣器
sb2－欠压按钮（用户自备）m－储能电机 f－分励脱扣器 o－常开触点（3a/ac380v）
sb3－合闸按钮（用户自备）xt－接线端子 sa－电机微动开关 －信号灯（用户自备）


▲智能控制器其他接线
#1、#2交流工作电源输入（直流时从直流电源模块u1、u2输入）
#12 过载预报警讯号输出
#14 瞬时短延时脱扣讯号输出
#15 长延时脱扣讯号输出
#16 接地（或接零）故障脱扣讯号输出
#19 讯号输出公共线
#20 自诊断讯号输出
#21 脱扣讯号（可供分励或欠压执行元件）
#25、26外接中性极或地电流互感器输入

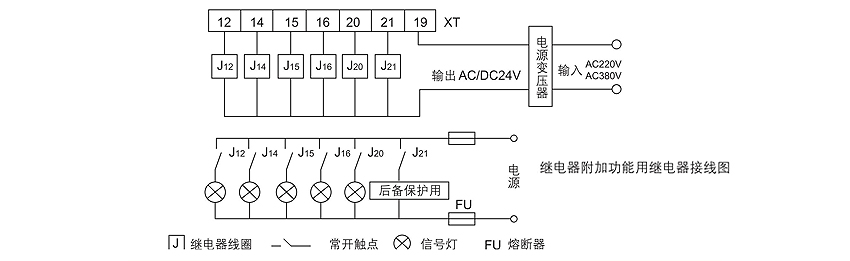

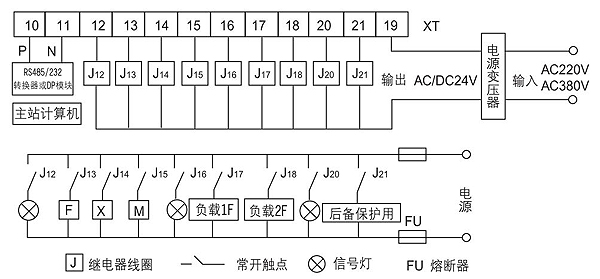

断路器附加功能用继电器接线图

1）控制器讯号输出通过端子12、14~16、20、21带动外附继电器j对外输出接点动作讯号。
2）电源变压器（用户需在订货规范中指明输入电压值）由制造厂提供、电源变压器可与继电器底座共同插入标准导轨中，由用户安装在开
关柜的合适位置。
3）继电器型号：hh62p、ac/dc24v，用户自备。
4）自诊断讯号输出条件：a、控制器内部温度＞80℃；b、芯片工作不正常；c、控制器失电。
5）用户可根据自己的实际需要，自行选接j12、j14~j16、j20、j21。

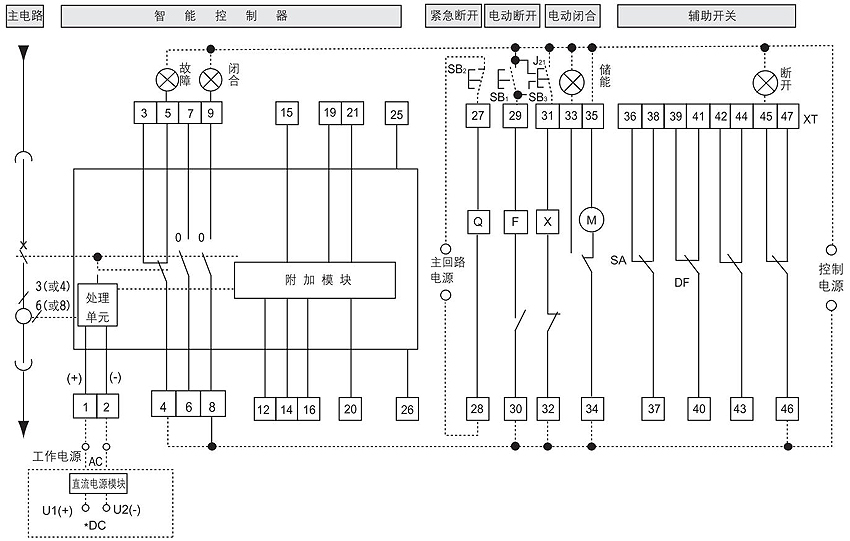

图b（控制器为l型带附加功能）

注：
▲若f、x、m的控制电源电压不同时应分别接不同电源端子#35可直接接电源（自动预储能），也可串接常开按钮后
▲接电源（手控预储能）
若用户提出，端子#6~#7可输出常闭接点
外加附件用户自备
▲当智能控制器的工作电源为直流电源时，须增加直流电源模块（此时#1#2端子不可再接入交流电源），二次接线如图所示（直流电源dc110v或220v从u1(+)、u2(-)输入，直流电源模块两输出端分别相应与二次接线座端子1(+)、2(-)相连）。

sb1－分励按钮（用户自备）x－合闸电磁铁 df－辅助触头 q－欠压脱扣器或欠压延时脱扣器
sb2－欠压按钮（用户自备）m－储能电机 f－分励脱扣器 o－常开触点（3a/ac380v）
sb3－合闸按钮（用户自备）xt－接线端子 sa－电机微动开关 －信号灯（用户自备）

▲智能控制器其他接线
#1、#2交流工作电源输入（直流时从直流电源模块u1、u2输入）

#12 过载预报警讯号输出
#13 通讯遥控分励跳闸输出
#14 瞬时短延时脱扣讯号输出或通讯遥控合闸输出
#15 长延时脱扣讯号输出或通讯遥控储能输出
#16 接地（或接零）故障脱扣讯号输出
#17 卸负载1讯号输出
#18 卸负载2讯号输出
#19 讯号输出公共线
#20 自诊断讯号输出
#21 脱扣讯号（可供分励或欠压执行元件）

#25、26 外接中性极或地电流互感器输入

1）控制器讯号输出通过端子12~18、20、21带动外附继电器j对外 输出接点动作讯号。 2）rs485/232转换器、dp模块、电源变压器（用户需在订货规范 中指明输入电压值）由制造厂提供，电源变压器可与继电器底座共 同插入标准导轨中，由用户安装在开关柜的合适位置。 3）继电器型号：hh62p、ac/dc24v，用户自备。

                                断路器附加功能用继电器接线图

4）主站计算机用户自备
5）端子13~15输出可供通讯遥控分闸，合闸及储能，相应端14、 15的脱扣讯号此时不再输出，相应继电器的常开触点可与相应手动控制用的按钮进行并联，既可时限手动控制、也可实现遥控控制。若不需要遥控功能，端子14、15即可通过继电器j14、j15的常开触点串联接入两信号灯、远程输出相应信号。请用户在订货规范中指明是否需要遥控功能，制造厂依据此决定端子14、15输出的相应功能。端子21输出推动继电器j21后可作后备保护。
6）自诊断讯号输出条件：a、控制器内部温度＞80℃；b、芯片工作不正常；c、控制器失电。
7）用户可根据自己的实际需要，自行选接j12、j14~j16、j20、 j21。

                                                                      图c（控制器为m型带附加功能或h型）

注：
▲若f、x、m的控制电源电压不同时应分别接不同电源端子#35可直接接电源（自动预储能），也可串接常开按钮后
▲接电源（手控预储能）
若用户提出，端子#6~#7可输出常闭接点
▲外加附件用户自备
▲当智能控制器的工作电源为直流电源时，须增加直流电源模块（此时#1#2端子不可再接入交流电源），二次接线如图所示（直流电源dc110v或220v从u1(+)、u2(-)输入，直流电源模块两输出端分别相应与二次接线座端子1(+)、2(-)相连）。

sb1－分励按钮（用户自备）x－合闸电磁铁 df－辅助触头 q－欠压脱扣器或欠压延时脱扣器
sb2－欠压按钮（用户自备）m－储能电机 f－分励脱扣器 o－常开触点（3a/ac380v）
sb3－合闸按钮（用户自备）xt－接线端子 sa－电机微动开关  －信号灯（用户自备）

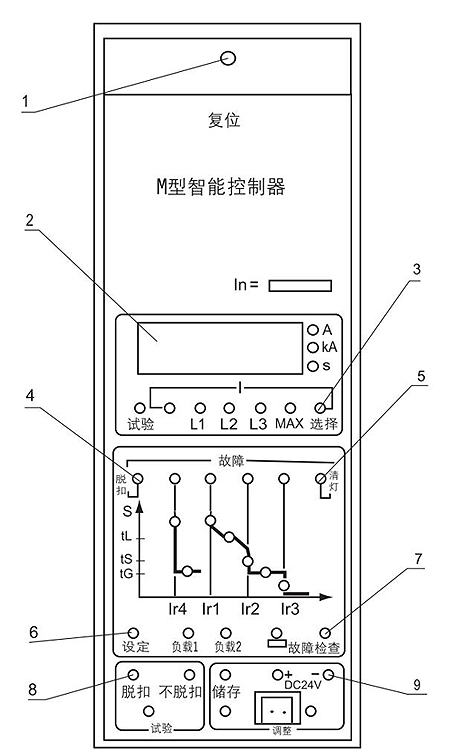

m型控制器

①－复位按钮。断路器脱扣后如果要再次闭合，需将复位按钮按一下，否则断路器不能闭 合。 ②－电流（电压）、时间显示，能显示电流（电压）或时间值。 ③－"选择"键。正常运行状态能循环显示各项电流（电压）值，故障状态或故障检查状 态能循环显示故障电流或时间值。 ④－led发光指示，能指示各种状态及类别。 ⑤－"清灯"键，控制器整定、试验故障后或断路器闭合前必须按一下此键，使脱扣器处 于正常运行状态。 ⑥－"设定"键。检查或设定各种保护特性电流或时间用。按此键可循环指示各状态。 ⑦－"故障检查"键。在控制器"清灯"后，按此键能显示和指示上次故障的状态和故障 电流或时间值。故障电流或时间选择键来循环检查。 ⑧－"脱扣""不脱扣"键。做试验功能时用。 ⑨－"贮存"、"+""—"键。整定电流或时间用。 ir4－接地保护电流整定值 tg－接地保护时间整定值 ir1－长延时电流整定值 tl－长延时时间整定值 ir2－短延时电流整定值 ts－短延时时间整定值 ir3－瞬时电流整定值

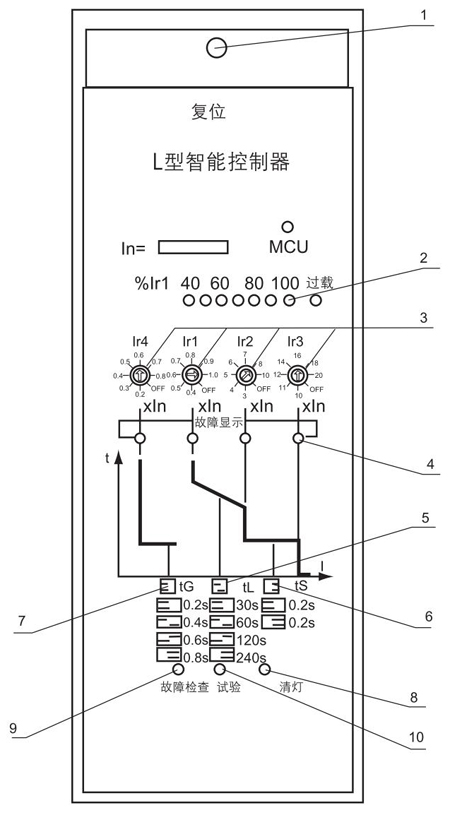

l型控制器

①－复位按钮 断路器故障、试验脱扣后将此按钮按下，方可再次闭合断路器。 ②－负载显示 显示过载长延时电流 ③－长延时、短延时、瞬时、接地保护电流整定旋钮 按旋钮上刻度值来整定各保护的电流。 ④－故障显示灯 指示故障类别 ⑤－“清灯”键 控制器整定、试验、故障后必须按住此键，使控制器进入正常运行状态。 ⑥－长延时过载保护时间整定键 拨动开关位置调整时间。 ⑦－接地故障保护时间整定键 拨动开关位置调整时间。 ⑧－短延时保护时间整定键 拨动开关位置调整时间。 ⑨－故障检查键 断路器故障跳闸后按此键，可指示故障跳闸原因。断电后仍具有故障记忆功能。 ⑩－试验键

l型设置方法

▲长延时设定
－旋转ir1开关整定电流从（0.4~1）in；
－拨动tl键整定时间为30s、60s、120s、240s；
－如ir1开关旋转至off位置表示退出此功能。
▲短延时设定
－旋转ir2开关整定电流从（3~10）in；
－拨动ts键整定时间为0.2s、0.4s；
－如ir2开关旋转至off位置表示退出此功能。
▲瞬时设定
－旋转ir3开关整定电流从（3~10）in或（10~20）in或（7~14）in；
－如ir3开关旋转至off位置表示退出此功能。
▲接地故障保护设定
－旋转ir4开关整定电流从（0.2~0.8）in；
－拨动tg键整定时间为0.2s、0.4s、0.6s、0.8s；
－如ir4开关旋转至off位置表示退出此功能。
▲控制器进入运行状态
－控制器参数全部调整结束按清灯键。

性能特点

▲性能
a.智能控制器分为：h型（通讯器）、m型（普通型）、l型（经济型）、2m（高抗扰型）、2h型（高抗扰通讯器）；
b.具有过载长延时反时限、短延时反时限、定时限、瞬动功能。可由用户自行设定组成所需要的保护特性；
c.单相接地保护功能；
d.显示功能：整定电流显示、动作电流显示、各线电压显示（电压显示应在订货时提出）；
e.报警功能：过载报警；
f.自检功能：过热自检、微机自诊断；
g.试验功能：试验控制器的动作特性。
▲智能控制器按功能分有五种类型
l型－经济型（电流显示、拨盘调整）
m型－普通型（电流数字显示、按钮调整）
h型－通讯型（电流数字显示、按钮调整并可通讯）
2m型－高抗扰型（电流数字显示、按钮调整）
2h型－高抗扰通讯型（电子数字显示，按钮调整并可通讯）

主要技术参数

断路器的额定电流表

断路器的额定短路分断能力及短时耐受电流表，断路器飞弧距离为"零"（即断路器外无飞弧）

断路器的最大耗损功率为360w，断路器在不同环境温度下额定持续电流变动表

注：2500a及以上降容系数为0.9，其中6300a中的4000a不降容
控制器的整定值ir(i/in)及误差表

注：当同时具有（要求）三段保护时，整定值不能交叉

长延时过电流保护反时限动作特性i²tl=(1.5ir1)²tl，其中(1.05~2.0)ir1的动作时间表，其时间误差为±15%

注：t _l －长延时1.5ir1的整定时间，t _l－长延时的动作时间。

短延时过电流保护特性短延时过电流保护为定时限，如要求低倍数为反时限时，其特性按：
i²ts=(8ir1)²ts，ts为一般延时设计时间；当过载电流＞8ir1时，自动转换为定时限特性，其定时限特性表。时限误差为±15%

外形与安装尺寸

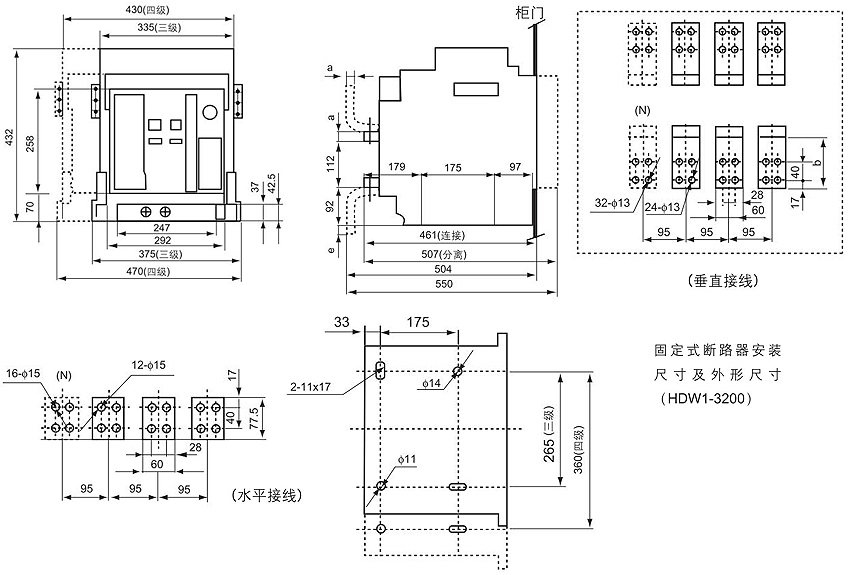

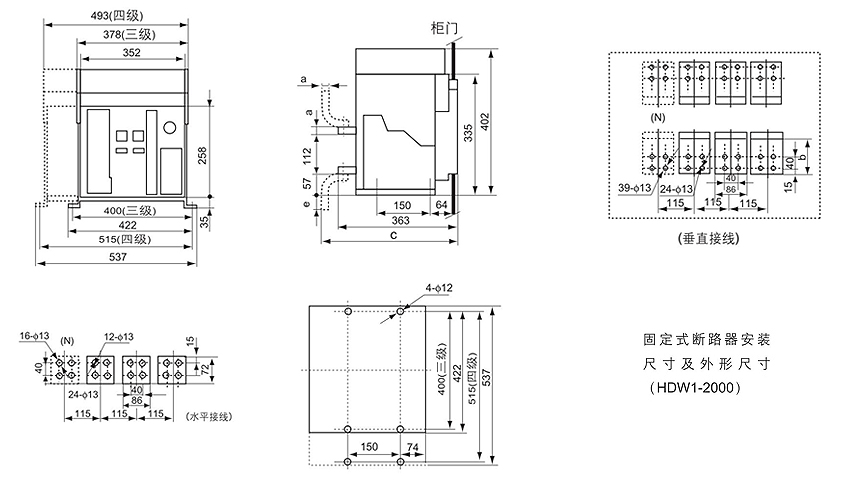

▲固定式断路器安装尺寸，外形尺寸见图。

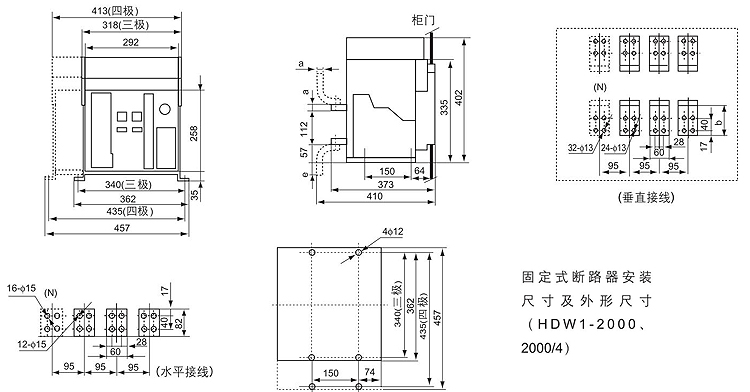

▲固定式断路器安装尺寸，外形尺寸见图。

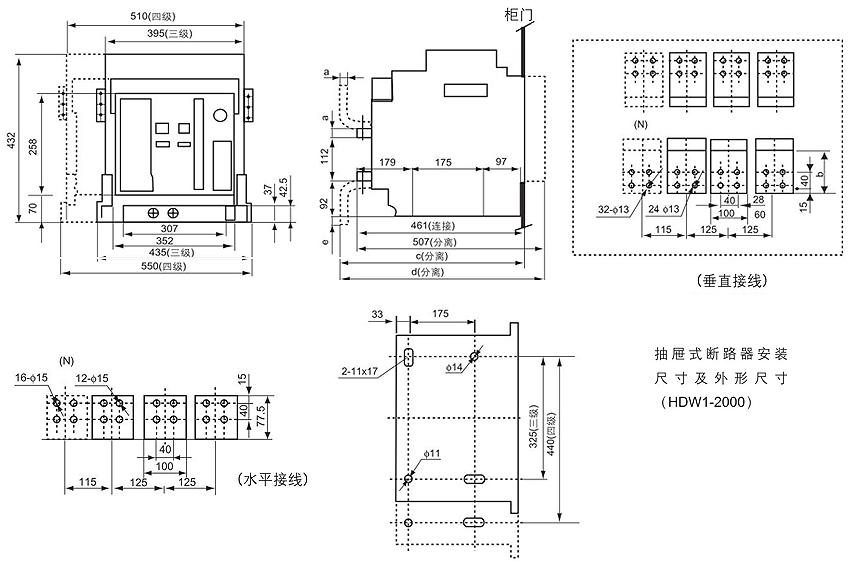

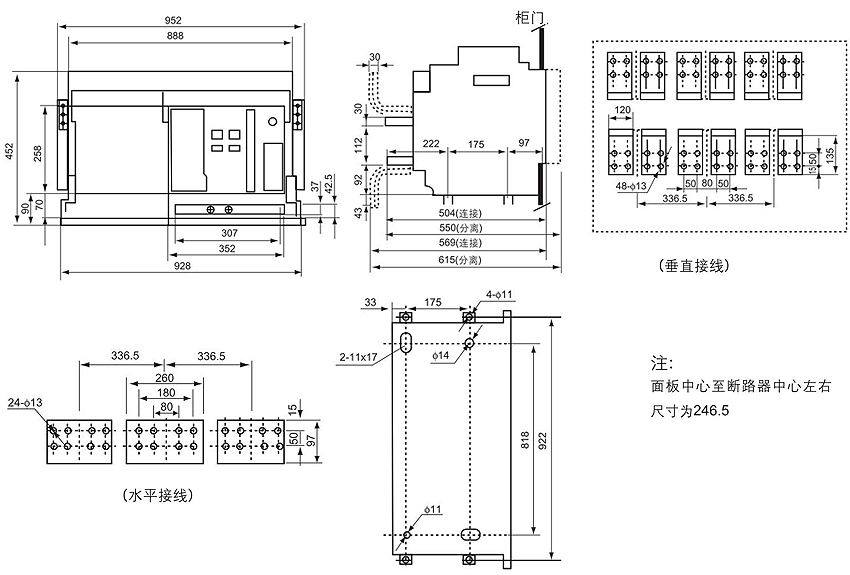

抽屉式断路器安装尺寸及外形尺寸
（hdw1－4000/4）

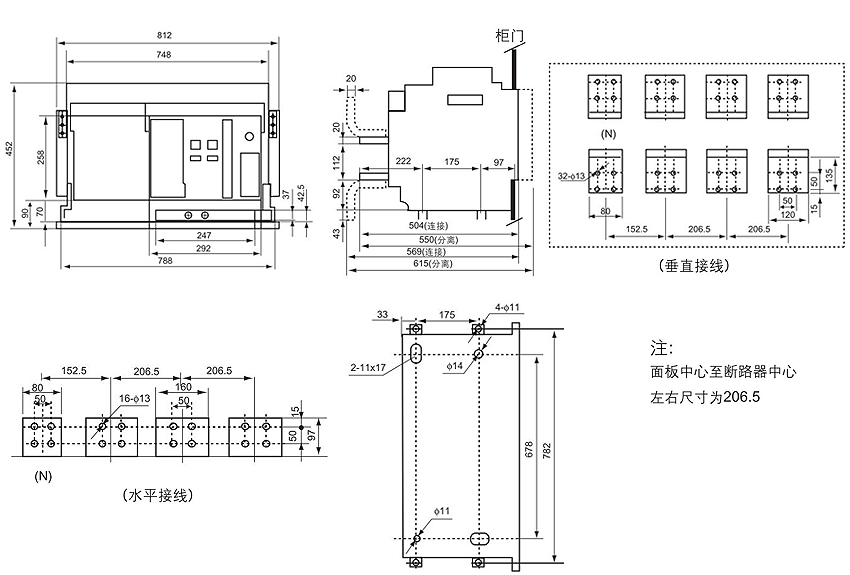

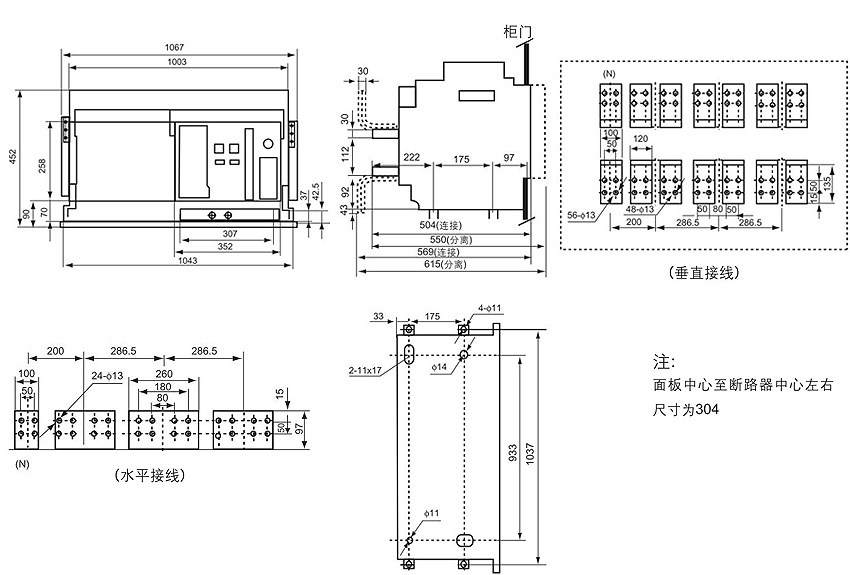

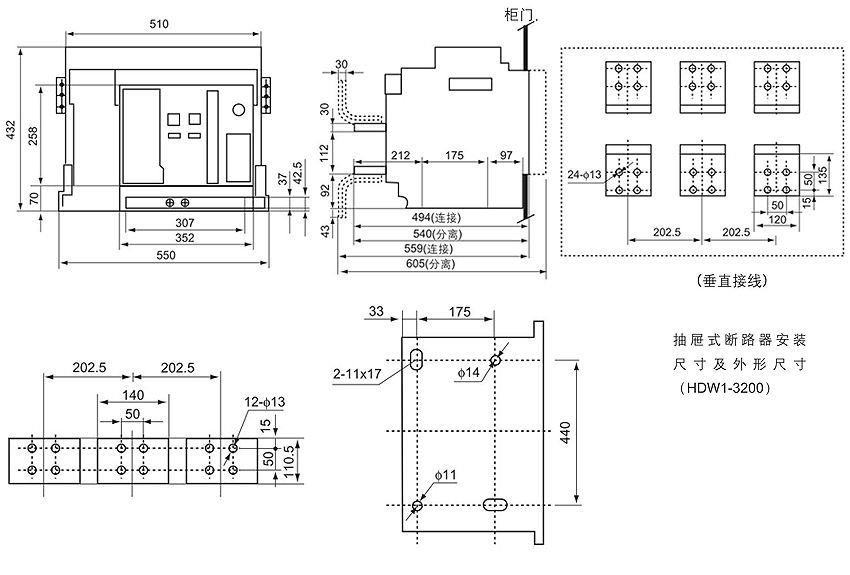

抽屉式断路器安装尺寸及外形尺寸
（hdw1－6300、6300/4in=4000a、5000a）

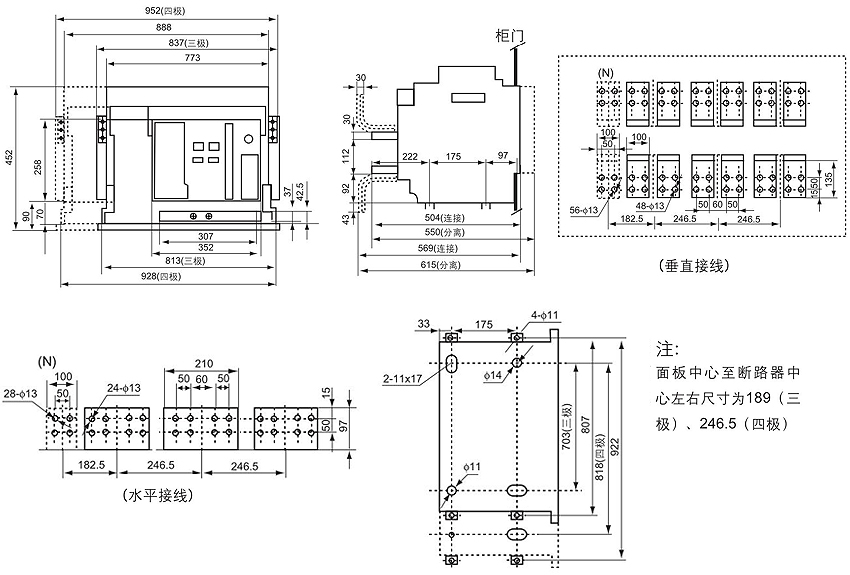

抽屉式断路器安装尺寸及外形尺寸
（hdw1－6300 in=6300a）

抽屉式断路器安装尺寸及外形尺寸
（hdw1－6300/4 in=6300a）

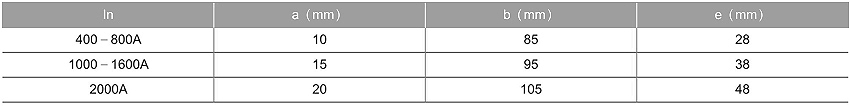

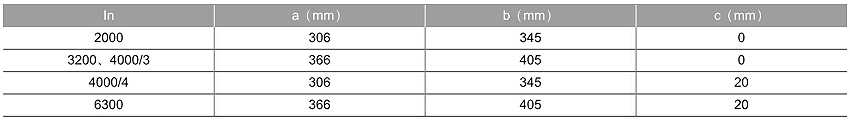

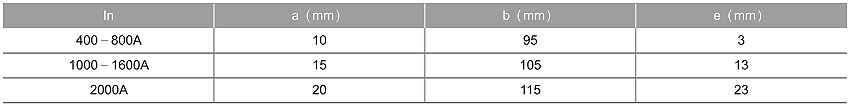

用户连接铜排规格、数量见下表

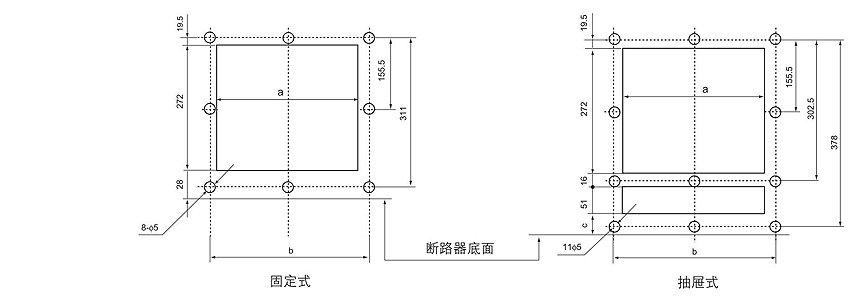

门框尺寸及安装孔孔距
