装置概述 装置简介
hjd100系列微机综合保护装置适用于110kv以下各电压等级的间隔单元的保护测控，具备完善的保护、测量、控制、备用电源自投及通信监视功能，为变电站、发电厂、高低压配电及厂用电系统的保护与控制提供了完整的九游会体育首页的解决方案，可有力地保障高低压电网及厂用电系统的安全稳定运行。可以和其它保护、自动化设备一起，通过通信接口组成自动化系统。全部装置均可组屏集中安装，也可就地安装于高低压开关柜。
具体功能型号划分

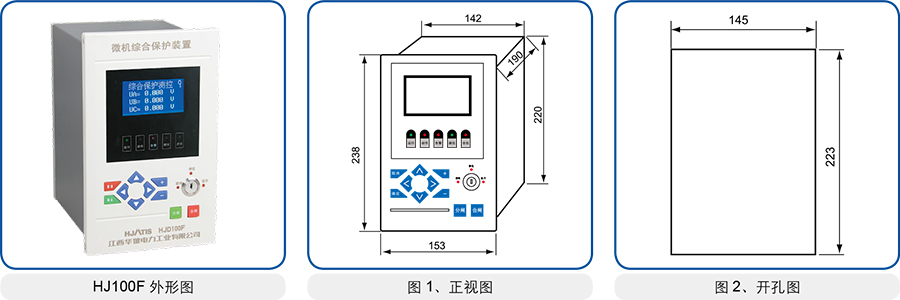

hjd100f 通用型微机综合保护装置
hjd102xl 线路保护测控装置；
hjd103b 变压器测控装置；
hjd104hb 变压器后备保护装置；
hjd105d 所用变保护测控装置；
hjd106bt 备自投保护装置；
hjd107c 电容器保护测控装置；
hjd108fb 发电机后备保护装置；
hjd109m 电动机测控装置；
hjd110pt 数字式pt并列装置；
hjd114dy pt电压监测装置;
hjd111bc 变压器差动保护装置；
hjd112fc 发电机差动保护装置；
hjd113mc 电动机差动保护装置。
引用标准
gb6162-85《静态继电器及保护装置的电气干扰试验》
gb7261-87《继电器及继电保护装置基本试验方法》
gb2887-89《计算机站场地技术条件》
gb 14258-93《继电保护和安全自动化装置技术规程》
gb 50062-92《电力装置的继电保护和自动化装置设计规范》
dl/t 527-2002《静态继电保护装置逆变电源技术》
ie870-5-103《继电保护信息接口标准》
gb /t15145-94《微机线路保护装置通用技术条件》
gb/t16435.1-1996《远动设备及系统和接口(电气特征)》
gb /t17626.2《静电放电抗扰度试验》
gb /t17626.3《射频电磁场辐射抗扰度试验》
gb/t17626.4《电快速瞬变脉冲群抗扰度试验》
gb/t17626.5《浪涌冲击抗扰度试验》
gb /t17626.6《射频场感应的传导骚扰抗扰度试验》
gb/t17626.8《工频磁场抗扰度试验》
gb /t17626-1998《电磁兼容试验和测量技术》
gb/t14537-1993《量度继电器和保护装置的冲击与碰撞试验》
装置整定
装置整定包括软压板、装置定值和装置参数等三方面。
整定应遵循有关规程，本装置有特殊要求者见有关注释。装置参数中无特殊需要者，可取表中列出的缺省值。不用的保护功能，应将其控制定值设为0—退出。
装置软压板整定
注：1.软压板只有两个取值：投入、退出。装置出厂时，软压板均整定为退出。
装置定值整定
功能配置
装置参数整定
注： 1: "rs485波特率设置"的含义为btl=□□□□□，共五位表示波特率设置:整定为1200、2400、4800或9600(推荐)；装置为rs485通讯方式。
2: "ct一次电流额定值"和"pt一次电流额定值"为0时的测量值显示为二次侧的值。推荐设置为0，采用二次侧进行测量。
3: "系统控制字"为选择保护装置功能的控制，一般情况下都使用默认值，在没有特别提示的情况下都不需要修改，各种型号的装置的系统控制字应该不一样。
