装置概述 装置简介
hjd100系列微机综合保护装置适用于110kv以下各电压等级的间隔单元的保护测控,具备完善的保护、测量、控制、备用电源自投及通信监视功能,为变电站、发电厂、高低压配电及厂用电系统的保护与控制提供了完整的九游会体育首页的解决方案,可有力地保障高低压电网及厂用电系统的安全稳定运行。可以和其它保护、自动化设备一起,通过通信接口组成自动化系统。全部装置均可组屏集中安装,也可就地安装于高低压开关柜。
具体功能型号划分
hjd100f 通用型微机综合保护装置
hjd102xl 线路保护测控装置;
hjd103b 变压器测控装置;
hjd104hb 变压器后备保护装置;
hjd105d 所用变保护测控装置;
hjd106bt 备自投保护装置;
hjd107c 电容器保护测控装置;
hjd108fb 发电机后备保护装置;
hjd109m 电动机测控装置;
hjd110pt 数字式pt并列装置;
hjd114dy pt电压监测装置;
hjd111bc 变压器差动保护装置;
hjd112fc 发电机差动保护装置;
hjd113mc 电动机差动保护装置。
引用标准
gb6162-85《静态继电器及保护装置的电气干扰试验》
gb7261-87《继电器及继电保护装置基本试验方法》
gb2887-89《计算机站场地技术条件》
gb 14258-93《继电保护和安全自动化装置技术规程》
gb 50062-92《电力装置的继电保护和自动化装置设计规范》
dl/t 527-2002《静态继电保护装置逆变电源技术》
ie870-5-103《继电保护信息接口标准》
gb /t15145-94《微机线路保护装置通用技术条件》
gb/t16435.1-1996《远动设备及系统和接口(电气特征)》
gb /t17626.2《静电放电抗扰度试验》
gb /t17626.3《射频电磁场辐射抗扰度试验》
gb/t17626.4《电快速瞬变脉冲群抗扰度试验》
gb/t17626.5《浪涌冲击抗扰度试验》
gb /t17626.6《射频场感应的传导骚扰抗扰度试验》
gb/t17626.8《工频磁场抗扰度试验》
gb /t17626-1998《电磁兼容试验和测量技术》
gb/t14537-1993《量度继电器和保护装置的冲击与碰撞试验》

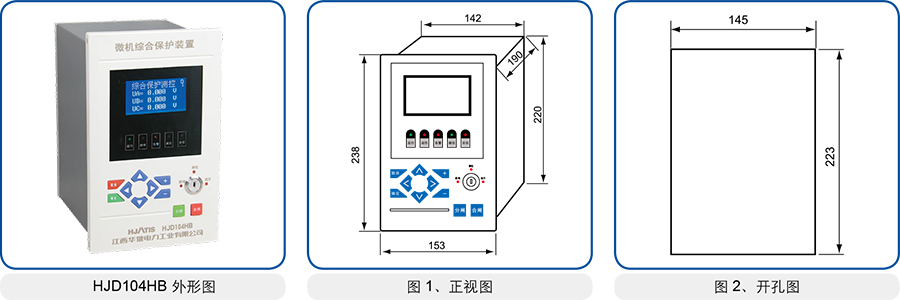

装置结构
结构
采用标准机箱,整面板、背插式结构,嵌入式、后接线安装方式,强弱电隔离,大大加强了其产品的电气性能。
插件
本装置的插件上包括cpu插件、ac和trip插件:其中cpu插件为装置的核心,为高度集成的cpu,其中包括了ram、flash memory和ad等芯片的功能;ac插件包括电源和模拟量采集;trip插件包括出口、开入和操作回路。
▲ cpu
1) cpu系统
cpu系统由微处理器cpu、ram、rom、flash memory等构成。包括高性能的64位微处理器cpu,大容量的rom、ram及flash memory,使得该cpu模件具有极强的数据处理及记录能力,可以实现各种复杂的故障处理方案和记录大量的故障数据,可记录的事件数不少于500次。保护定值等运行配置信息也存入该存储器中,这些信息在装置掉电后均不会丢失。
2) 开关量输入及输出部分
开入量分为内部开入和外部开入,内部开入采用dc5v开入,电源由装置电源本身提供,外部开入采用一级光耦,实现dc220v直接输入电平。
开出是用于驱动出口的继电器, 共有2个,一个为跳闸继电器,一个为合闸继电器。
3) 通信部分
本插件内含通信速度极高、具备通用性接口的rs485总线网络芯片,rs485网为本装置接入系统的主要通信接口。
4) 时钟回路
插件内设置了硬件时钟回路,采用的时钟芯片精度高,并配有电池以掉电保持。另外,cpu插件采用了多层印制板及表面封装工艺,外观小巧,结构紧凑,大大提高了装置的可靠性及抗电磁干扰能力。
▲ 开入、开出及操作回路
1 ) 外 部 开 入 回 路 : 设 置 有 8 路 外 部 开 入 回 路 , 均 采 用dc220v直接开入方式,装置软件采取了防抖措施,避免了误发信。
2) 逻辑继电器:逻辑继电器由cpu插件直接驱动,这类继电器包括:跳闸继电器、合闸继电器。
3) 操作回路:dc220v或ac220为操作电源,它由各种操作回路跳闸继电器组成。其中包括了跳闸位置继电器(twj)、合闸位置继电器(hwj)、手动跳闸继电器stj、跳闸保持继电器tbj、合闸保持继电器hbj等。跳闸、合闸保持电流的调整采用自适应方式,范围0.5a~4a,采用此种电路避免了跳合闸参数变化后需更换相应继电器的麻烦。
▲ 交直流回路
1) 直流逆变电源:dc220v电压输入经抗干扰滤波回路后,利用逆变原理输出本装置需要直流电压,且采用浮地方式,同外壳不相连。
2) 模拟量采集:外部电流经隔离互感器隔离变换后,由低通滤波器输入至模数变换器,cpu经采样数字处理后,构成各种数字式保护继电器,并实时计算各种测量值。ua、ub、uc 、u0 、ia、ib、ic、i0端子为保护模拟量输入, ia、ib、ic为测量模拟量输入。
人机对话插件 (mmi)
人机对话(mmi)插件主要功能是显示保护cpu输出的信息,本插件上的显示窗口采用四行,每行八个汉字的液晶显示器,人机界面清晰易懂,配置通用的键盘操作方式,使得人机对话操作方便、简单。本插件上还配置了灯光指示信息,使本装置的运行信息更为直观。装置整定
装置整定包括软压板、装置定值和装置参数等三方面。
整定应遵循有关规程,本装置有特殊要求者见有关注释。装置参数中无特殊需要者,可取表中列出的缺省值。不用的保护功能,应将其控制定值设为0—退出。
装置软压板整定
注:1.软压板只有两个取值:投入、退出。装置出厂时,软压板均整定为退出。
装置定值整定
功能配置
装置参数整定
注:1: "rs485波特率设置"的含义为btl=□□□□□,共五位表示波特率设置:整定为1200、2400、4800或9600(推荐);装置为rs485通讯方式。
2: "ct一次电流额定值"和"pt一次电流额定值"为0时的测量值显示为二次侧的值。推荐设置为0,采用二次侧进行测量。
3: "系统控制字"为选择保护装置功能的控制,一般情况下都使用默认值,在没有特别提示的情况下都不需要修改,各种型号的装置的系统控制字应该不一样。
