▲ 功能简介

hjd-ws48g 型产品为一路湿度监控和一路数显温度监控的集成。通过温湿度传感器监测工作环境 ，并显示温、湿度控制值以及温度的测量值，控制值等，可同时对环境的温、湿度进行调节，更好地保证无人值守供电系统安全、高效运行。

▲ 应用范围

本产品主要用于电力部门使用的各种户外端子箱、高低压开关柜、环网柜、各式箱型变电站、断路器机构箱以及其他相关领域。

▲ 工作原理

本产品选用国际先进的传感器对工作环境的温湿度指标进行在线监测、采样，当检测到环境温、湿度条件不

符合设定要求时，产品会自动启动相应负载，强制改善环境条件，直至符合要求后，重新进入监控状态，如此自

动循环。湿度单元：当传感器检测到工作环境的相对湿度大于湿度控制值时，产品瞬时启动加热器，改善湿度条

件；温度单元：当工作环境温度低于设定温度下限值时，加热器启动；当工作环境温度高于设定温度上限值时，

风机启动，改善温度条件。如果环境温度没有得到有效控制，达到一定温度时（标准设定 50℃）超温报警输出

端子闭合。

▲ 主要技术指标

◆ 工作电源：ac220v±10%  50hz

◆ 使用环境:温度0～＋85℃，相对湿度≤95％rh

◆ 温度测量、调节范围: －45.0～＋125.0℃、精度±0.5℃

◆ 湿度测量、调节范围：70～95%rh、精度±5%rh

◆ 显示方法：四位 led 数码管显示（测量状态显示温度测量值，设置状态显示各参数的设定值）

◆ 显示误差：≤1.0％fs±1 字

◆ 参数设置方法：轻触开关软件设置

◆ 参数设置范围：控制值：全量程的 0～100％

◆ 输    出：1倍工作电压，额定功率阻性负载 ac220v  3a×2

◆ 功    耗：＜2w

◆ 耐    压：50hz，2000vrms 历时 3min，无击穿和飞弧现象

◆ 抗 震 动：10-5-10hz 2g 3min 工作正常

◆ 三防（th） ：防含有酸、碱、盐的气体

基座型产品

1.安装方式：将产品插入 8 芯继电器座内，然后固定在 35mm导轨或直接固定在安装板上。

2．电气连接

注意：输出继电器的有源控制信号，额定功率为阻性负载 ac220v 3a。用户如感觉负载能力不够可在相应负

载位置间接 ac220v 中间继电器，实现功率扩展。切勿超载运行!!!

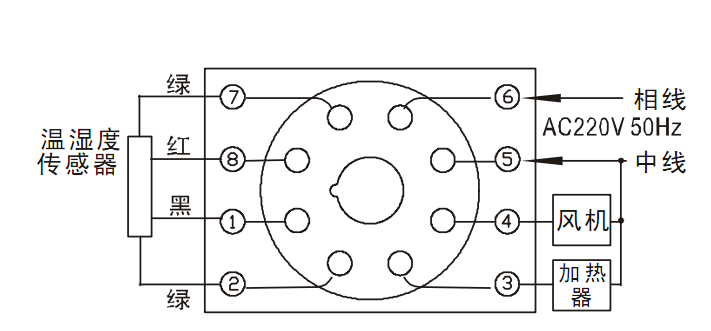

接线方法：

接湿度传感器；

1～2～7～8接温湿度传感器

（1 黑、8 红、2 和7 绿） ；

3～5 接加热器；

4～5 接风机；

5～6 接 ac220v 50hz 电源（5 中线、6 相线） ；

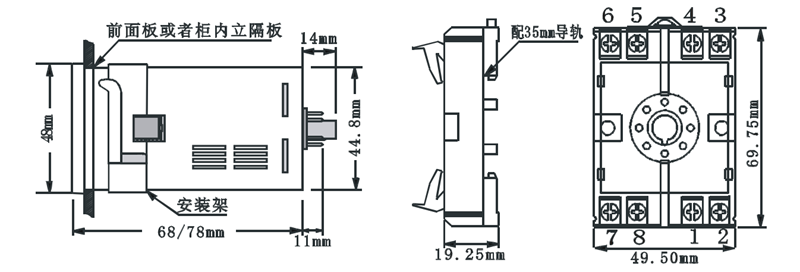

体    积： 48×48×78mm

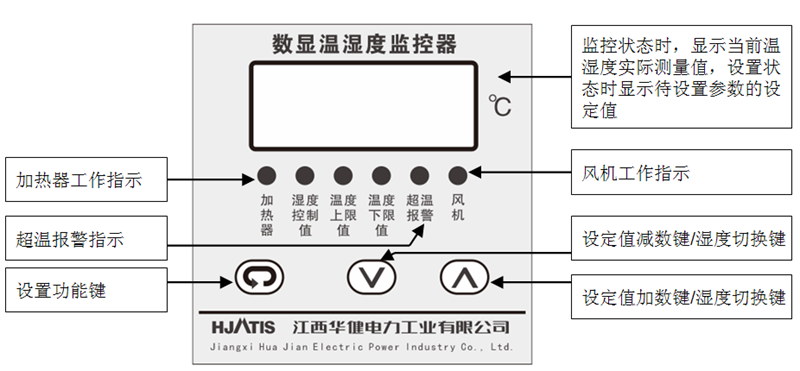

1.  面板布局和功能说明：

2.参数设置方法：

当接通电源，仪器进入初始化，而后显示当前的环境温度值。

仪表控制参数设定：

▲使用注意事项

1、 每台产品包括主设备 1 件，温湿度传感器 1 只（在没有特别说明的情况下，一般按照通用技术要求，提供标准配置的电缆外接式传感器） 。

2、 仔细阅读《使用说明书》的前提下，方可接线、通电。如果贵方采用不同于说明书的安装、使用方法，请尽早与我们联系，以便及时提供有关图纸，避免人为损坏设备或者导致其它意外事故发生。

3、 安装完成，可以这样检查试验：

3.1 温度监控单元：按照实际需要设置一个合适的温度控制值。

当前环境温度低于设定下限时，加热器指示灯亮，升温负载工作；环境温度高于设定于下限2度时，升温负载停止。

当前环境温度高于设定上限时，风机指示灯亮，降温负载工作；环境温度低于设定上限2度时，降温负载停止。

3.2 湿度监控单元：试验湿度监控单元，可用湿度发生器或者用口哈气，接近湿度传感器 5 秒左右，加热器指示灯亮、负载开始工作；远离水汽，加热器指示灯灭、负载停止工作。表明湿度监控电路工作正常。

3.3“超温报警” ：在温度高于报警设定值时，“报警”指示灯闪烁；在温度低于其报警设定值时指示灯熄灭。

特别提醒:

a.不可将湿度传感器直接浸 入水里或向其滴水、喷淋高温蒸汽，否则，容易导致湿度传感器短路，产品不能正常工作!!!

b.注意接线时，感温元件引线与电源的连线不要捆扎或绞绕在一起，也不要放在同一根金属管内，以防产生电磁干扰。接线顺序应依次为：传感器、负载、电源线，检查所有连线均无误且牢固后，方可接 220v 交流电源。

4、 若发现产品工作异常，应检查产品工作电压及环境温度等工作条件是否在规定的范围内。此时产品自

动启动保护功能，将负载供电切断，须排除故障后再使用。

▲ 配套负载

我们推荐使用： （ac220v  50hz）电加热器，功率  50w、100w、150w、200w、300w、500w；风扇，功率、

体积根据需要自定。

▲ 产品定购

   用户根据需求，需在订单中注明以下事项：

1、产品型号：所需产品的准确型号。

2、监控模式：如温度类产品需要注明升温或降温，湿度类产品需要注明除湿或加湿。

3、安装方式：基座式或嵌入式。

4、传感器：  注明引线长度。

5、负载规格：注明负载型号、功率等。

6、特殊使用：如高原环境、共用负载等。

7、收货单位：单位名称、详细地址、收货人、邮编及联系电话等。

8、货运方式：铁路快件、中铁快运、邮政运输、航空运输及货物到站名称
