概述

      hjd210y单相导轨预付费电能表（下称电表）是采用了微电子技术计量电能，符合gp/t17215.211-2006和iec 62055-31: 2005标准的电能表，本电表采用了全屏蔽，全密封结构，用先进的单片机处理系统进行数据采集，处理和保存，具有良好的抗电磁干扰，低自耗节电，高精度不需校表，防窃电，高过载，长寿命，体积小，外形美观，安装方便等特点。

      电表应用计算机管理，先购电后用电。在额定电流范围内能限制最大使用功率（由供电部门限定）。一卡一表，专卡专用，失卡不失电，补卡再用。电表卡能双向传递数据，能自动断电告警用户购电。电量为零时，自动拉闸断电，并具有一定的防窃电软件设计等。

      hjd210y系列电子式电能表适用于频率50hz或60hz有功电能计量，安装于室内室外表箱使用。适用于环境温度为-35°—80°,相对温度不超过85%，且周围空气不应有腐蚀性气体，避免尘砂，盐雾，凝露等影响。

用途、特点和适应范围

1、主要结构：采用了pc+pbt外壳，坚固，密封，阻燃，屏蔽性好。

2、工作原理

电能表由分压器取得电压采样信号，分流器采取电流采样信号，经乘法器得到电压电流积信号，再经频率变换产生一个频率与电压电流积成正比的计数脉冲。电能表工作原理图如下：

3、数据处理

电能计量脉冲经光电藕合器送cpu处理，运算后存储于非易失eeprom中，由计算机管理信息系统，通过4428卡读写器，写入一定电量和监控要求的4428卡，输入表内微处理器系统，经cpu运算后，提供显示，报警切断状态信号。

安装与使用

1、电表在出厂时经检查合格，并加封铅印，可安装使用，无铝封或贮存过久，应请有关部门重新校验加封，方可安装使用。

2、电表应安装在干燥通风的地方，安装电表的底板应固定在坚固耐火，不易振动的墙上，电表高度约1.5m左右。

3、按接线图接线，拧紧接线螺钉，并紧固端钮盒内接板。

4、经互感器接入式电表其示数须乘以变比后，才是实际电能数。

5、一表一卡：用户持有的4428卡，不能互换，遗失时应到供电部门（售电处）补购一张，同时售电系统不再支持对遗失的卡售电。

6、购电操作：售电时，将4428卡插入4428卡读写器，同时操作计算机，将用户资料及购电信息采用先进的aes加密技术形成包写入4428卡。

7、运行自动循环显示：电表正常运行过程中，轮流显示表内当前剩余金额，累计总用电量、户号、当前电价。插反卡显示：当前剩余金额，累计总用电量、当前电价、户号、表号、电压、电流、功率、功率因数。

8、剩余金额报警：为防止剩余金额递减为零而造成断电，提醒用户尽快购电，设置报警金额1限值、报警金额2限值、透支金额限制、合闸允许金额。当表内剩余电费小于等于报警金额1时，液晶屏闪烁“请购电”字符提醒用户购电；当表内剩余电费小于等于报警金额2时，会进行预跳闸，预跳闸情况下，即使未购电插入本用户购电卡可合闸恢复用电；当表内剩余金额为0，且透支金额不为0时，也会预跳闸；当剩余金额为0.透支金额也为0或达到透支金额限值时，电能表实施跳闸操作且报警灯点亮，此时必须购电，且购电金额扣除透支金额后大于合闸允许金额方可合闸恢复用电。

9、囤积限量：如果（购电金额+剩余金额）〉囤积限量（可设置，最大为999999.99元），则本次购电金额不读入，显示屏显示“err-36”提示。

10、液晶报警提示：电表运行过程中电表插卡异常报警详见附录a。

11、远程阀控功能：主站发送对应的拉合闸命令，可以强制将表内继电器进行拉合闸。

12、结算方式：电表使用单费率，按实际用电量实时扣费，表内剩余金额保留2位小数来保证用户的利益不受损失。

13、卡功能：支持参数预置卡、清零卡、用户卡。

14、通讯功能：电表具有rs485通讯功能。符合dl/t645－（1997）2007《多功能电能表通信规约》

15、故障申报：剩余电费显示为零、负值或低于当前电价时，若电表仍继续运行即继电器故障，用户应立即购电，并主动向供电部门反映情况。

安装与使用

       电表自出厂日期起12个月内，如用户遵守本说明书内定要求，并在制造商铅封完整的情况下，发现电表不符合技术要求时，制造商给予免费修理更换。

功能特性

1、插卡式预付费电量统计和售电

2、支持网络预付费电量统计和售电

3、配套网络售电软件系统

4、循环显示多功能电力参数测量（单相u\i\p\q\f\cos\kwh\kvarh）和电量信息

主要技术参数

1、规格

2、基本误差

注：ib为标定电流，imax为额定最大电流

3、启动：电表在额定电压，额定频率及功率因数为1.0的条件下，启动电流：1级表为0.004ib，2级表为0.005ib

4、潜动：当电表的线路无电流，而加于线路上的电压为额定值的115%时，输出脉冲不多于一个 5、功耗：≤2w，10va

外形尺寸、接线图

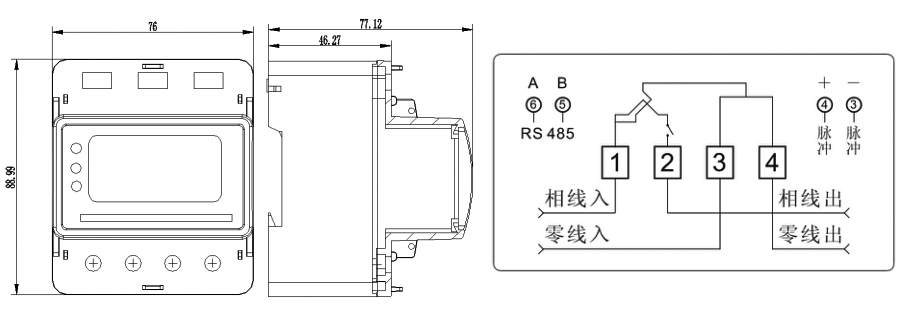

hjd210y（单相电子式导轨预付费电能表）外形尺寸及接线图

附录a：插卡操作异常代码
