      gw5在普通型隔离开关上增设接地刀闸，其中又分单接地、双接地两种；gw5k增设分闸 弹簧、缓冲装置，通常与jw1型接地开关联合使用；gw5e增设支持导电杆，仅适用于硬 母线布置场所gw5z为特列安装型。

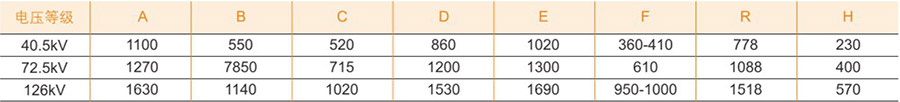

外形及安装尺寸

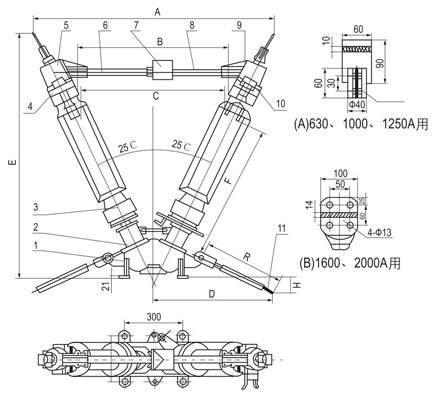

1-底座； 2-支座； 3-棒型支术瓷绝缘子； 4-垫； 5-接线座； 6-右触头； 7-罩； 8-左触头； 9-接线座； 10-接地静触头； 11-接地动触头(单接地在左触头侧)

(h)gw5-40.5、72.5、126ⅱd(w)/630、1000、1250、2000型水平安装三相联装图

本产品可用cs17、cs17-ⅱ、cs-g操作机构，接地刀闸配 cs17、cs8-5、        注: 括号内为1600、2000a数值

cs-g操作机构。
