产品型式

适用领域

▲冶金、煤矿、钢铁、石化、港口、船舶、铁路等领域的配电和电动机保护与控制系统。
▲电动机控制中心(mcc)及配电中心。
▲电力站及变电站。
▲港口和铁路系统(如航空港、铁路公路客运中心等)。
▲高速公路照明、通风系统。
▲军队驻地控制保护系统(如边防哨所、雷达机站等)。
▲各种场合的消防泵、风机等。
▲现代化建筑照明、电源转换、泵、风机、空调、消防、照明等。
▲远程控制照明系统。

技术特性比较表

主要特点

▲与分离电器构成的系统相比(见下表)。
▲具有控制与保护自配合的特性。
hdcps(kb0)系列控制与保护开关电器集控制与保护功能于一体，相当于断路器(熔断器)+接触器+热继电器+辅助电器。很好的解决了分离元件不能或很难解决的元件之间的保护与控制特性匹配问题，使保护与控制特性配合更完善合理(具有反时限、定时限和瞬时三段保护特性)，只要根据负载功率或电流即可正确选择单一产品，代替以往的包括自电源进线至负载端的各种电器，不需降容：大大减轻了设计人员的工作量。
▲具有无可比拟的运行可靠性和系统的连续运行性能hdcps(kb0)在分断短路电流后无需维护即可投入使用，即具有分断短路故障后的连续运行性能。hdcps(kb0)在进行了分断短路电流试验后，仍具有6000次以上的ac-44电寿命，这是由断路器等分离器件构成的系统所难以达到的，hdcps(kb0)的这一特性极大地提高了系统的运行可靠性和系统的连续运行性能，其中的运行短路分断能力ics为80ka指标属同类产品的国际领先、国内最高指标。
▲节材节能
hdcps(kb0)具有体积小、安装面积和体积少、无分离元件接点、减少线路发热、节约能源、节约材料等优点。

与塑壳断路器相比具有分断能力高、飞弧距离小的特性

hdcps(kb0)在380v额定运行短路分断能力ics(o-co-co)达到高分断型为80ka、标准型为50ka、经济型为35ka，在50ka预期短路电流下的分断时间仅为2-3ms，限流系数达到0.2以下，达到塑壳断路器的领先水平，接近熔断器的限流水平，大大限制了短路电流对系统的动、热冲击，飞弧距离小于30mm。
与接触器性能相比具有寿命长、操作方便的特性

hdcps(kb0)的机械寿命达500-1000万次，电寿命ac3为120-150万次，既可就地手动操作，又可远距离实现自动控制功能。

与塑壳断路器构成的保护系统相比，具有保护整定电流均可调整的特性

hdcps(kb0)过载保护电流可根据负载功率在面板上进行调整。克服了塑壳断路器的短路保护整定电流出厂后用户无法调整的缺点,使得hdcps(kb0)产品即使安装在线路末端，短路电流较小时，同样具有很好的短路保护功能。

节能

传统产品在起动时采用全压全电流供电于电磁线圈，消耗的功率很大；且接通后维持电磁线圈都是全电压，消耗的功率不低于22瓦。本产品在通电起动结束后，改用小电压小电流维持电磁线圈的吸合，所消耗的功率不高于2瓦，节能达到90％以上。

其它特点

▲配套附件齐全
辅助触头与信号报警触头、门或抽屉的面板操作机构、控制电路转换模块等，在单一产品上可构成完整的控制与保护单元，实现协调配合的控制与保护功能。
▲安装角度灵活
横装、垂直安装、水平安装均不影响使用性能。可广泛应紧凑型成套装置中，包括固定式或抽屉式的mcc柜中，具有分离元器件不可比拟的优越性。
▲安装可靠、防护等级高
板前、板后、插入式的接线端均具有防触指功能，可配备防护等级直至ip65的高防护等级外壳，特别适用于民用建筑的潮湿场所、地下室、水泵房、煤矿、港口、船舶、石化等领域，是替代目前的电磁起动器、保护式和组合式起动器的理想产品。源、节约材料等优点。

集中控制

传统产品只能柜内一对一显示与控制，本产品可以通过软件协议和485通迅接口，将多台产品通过总线连接至总控制台来显示、控制，所有参数均可以通过总控制台设置，总控制台又可以通过协议和电脑相联，实现"四遥"功能，特别适合于mmc电机控制中心。

集中控制简单示意图

▲热记忆特性

时间－电流特性

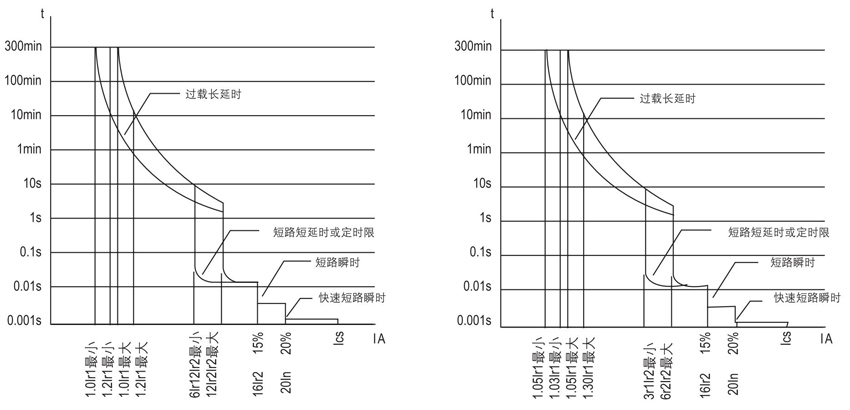

                                                                        hdcps(kb0)电动机保护时间电流特性                                                       hdcps(kb0)配电保护时间电流特性

▲时间－电流特性
△快速短路瞬时保护：保护电流与开关主体额定电流有关，整定电流is=20ln±20％(有效值)不可调，动作时间≤2-3毫秒。
△过 载 长 延 时 保 护 ： 脱 扣 特 性 为 反 时 限 特 性 i 2 t = 常 数 ， ir1=(0.3~1)ie面板8级可调，脱扣曲线在7.2irl时脱扣时问 (2.08~28.8)秒内选择，脱扣时间误差为：2ir1以下为±10％、 2irl以上为±20％；出厂时脱扣曲线整定在6ir1，脱扣时间为3 秒。
△过载长延时热记忆：过载能量30分钟+off内释放完。
△过载短延时保护：分反时限短延时it+on和定时限短延。 i2t+off二类脱扣特性：整定电流ir2=6/7/8/9/10/11/12， ir1+off面板8级可调(电机保护)或ir2=3/3.5/4/4.5/5/5.5/6， ir1+off面板8级可调(配电保护)、电流误差为±10％，时间误差为±20％；脱扣曲线在8irl时脱扣时间为(0.05~1)秒内选择。
△过载短延时热记忆：过载能量l 5分钟+0ff内释放完。
△短路瞬时保护：整定电流ir3=8/9/10/11/12/14/16 irl+off面板8级可调，电流误差为±15％；动作时间小于50毫秒，出厂整定在14ir1(电流有效值)，
△缺相保护：动作整定时间在(1~64)秒内+off之间选择，时间误差为±20％；出厂整定在10秒。
△断相保护：动作整定时间在(1~64)秒内+off之间选择，误差为 ±20％；出厂整定在10秒。
△欠 流 保 护 ： 最 小 线 电 流 与 额 定 电 流 的 比 值 在 ( 4 0 ％ ~100％)+off之间选择，误差为±15％，动作整定时间为 (1~64)秒内选择，误差为±20；出厂整定在40％，时间为10 秒。
△三 相 不 平 衡 保 护 ： 任 意 二 相 电 流 不 平 衡 率 超 过 ( 2 0 ％ ~100％)+off之间选择，电流误差为±15％，动作整定时间在 (1~64)秒内选择，误差为±20％；出厂整定在30％，时间为10 秒。(不平衡率=(最大电流-最小电流)/最大电流)。
△过压保护：三相(145~150)％un+off之间选择，动作整定时间在(1~64秒内选择，出厂整定在120％额定电压，误差为 ±5％；时间为10秒，误差为±20％。
△欠压保护：三相(50~95)％un+off之间选择,动作整定时间 (1~64)秒内选择;出厂整定在85％额定电压，误差为±5％；时间为10秒，误差为±20％。
△启动延时：只对缺相、断相、过压、欠压、短路、漏电及三相不平衡进行保护，以避免启动大电流和过电流；整定时问为 (1~99)秒内+0ff之间选择。出厂整定在5秒，误差为±20％。
△在线编程功能：具有手持编辑器接口。
△故障指示：采用灯光显示故障类型。

▲用于电动机控制（使用类别：ac－42、ac－43、ac－44）的动作特性

▲产品的使用类别
△使用类别

▲产品的电气间隙及爬电距离
△电气间隙、爬电距离uimp等的规定

▲用于配电路负载（使用类别：ac-40、ac-41）的动作特性

▲介电性能
△工频耐压的试验电压值和绝缘电阻最小值

▲机械寿命
△主体及其模块的机械寿命

▲电寿命
△电流从接通电流值降到分断电流值的通电时间为0.05~0.1s，且ac-43的通电时间规定的负载数一周期内的等效发热电流不大于约定发热电流的原则选取。
▲主电路电寿命次数及接通与分断条件

△接通、承载和分断短路电流的能力

技术特性比较表

hdcps(kb0)电磁传动机构	电磁传动机构 电磁传动机构主要由控制线圈、铁心、控制触点及基座等组成(类似接触器的电磁控制系统，具有欠电压保护功能)，能接受通断操作指令，控制主电路接触组中的主触头接能或分断主电路。线圈的接线端子标志为a1、a2。
	主电路接触组(包括触头系统、短路脱扣器) 主电路接触组由动、静双断点触头、栅片灭弧室和限流式快速短路脱扣器动作机构组成，每极相互独立；主电路接触组中装有限流式快速短路脱扣器与高分断能力的灭弧系统，实现高限流特性(限流系数小于0.2)的后备保护，其脱扣电流整定值is不可调整，仅与主体额定电流有关，其整定值为：20in±20%(有效值)。在负载发生短路时，脱扣器约在2-3ms内快速冲击打开主触头，同时带动操作机构切断控制线圈电路使主电路各极全部断开。
	hdcps(kb0)主体 具有短路保护( 类似mccb及熔断器的短路保护功能)、自动控制(类似接触器的远程控制功能)、就地操作与指示功能。主要由躯壳、主体面板、底板，电磁传动机构、操作机构、主电路接触组(包括触头系统、短路脱扣器)等部件构成。
	操作机构 能接受每极接触组的瞬时短路信号和来自智能脱扣器的故障信号，通过控制触点切断控制线圈回路由电磁操作机构分断主电路，故障排除后由操作旋钮复位。 hdcps(kb0)操作机构的工作状态在主体面板上的符号及指示器位置含义如下图所示。

特性参数

▲主电路的参数
主电路主要由主体和智能脱扣器构成，这两部分是构成可以应用的hdcps(kb0)产品的最少配置。
主体额定电流in、约定发热电流ith，额定绝缘电压ui、额定频率、额定工作电压ue以及可选的智能控制器的额定工作电流ie 范围或控制功率范围见下表。
▲主电路的基本参数

▲适用的额定工作制
△八小时工作制。
△不间断工作制。
△断续周期工作制：hdcps(kb0)在本工作制下的负载因数(通电持续率)规定为40％。用于不同额定工作电压和不同使用类别的操作循环次数(操作频率)极限值见下表：

▲主电路的基本参数

注：a) 以上功率范围是参考y系列三相异步电动机的技术参数。
